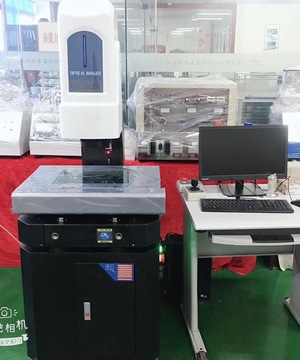

仪器型号 DBM-322

仪器参数:
测 量 范 围（mm）

        X 300
Y 200
Z 200
工 作 台（mm）

       硬铝合金台面      460*360

       玻璃台面            360*260

       承重                  30kg

影像及测量系统
测量速度            MAX:500mm/s
CCD                  美国TEO高分辨率彩色摄像机600TV线
变焦物镜           变倍镜头0.7－4.5X(选配同轴光)
放大倍率           30－235X
工作距离           82mm
显示分辨率        0.001mm
线性精度(μm)     XYZ 轴≦(3+L/200)um,Z 轴≦(5+L/200)um

       外形尺寸（mm)    900*720*1700

       仪器重量(kg)       230kg
照明                 可程控三环八区LED表面光及轮廓光
电源                 220V±10%(AC) 50HZ

       品质特征
X 大理石底座，大理石立柱，保证具有极高的稳定性及刚性。
X 精密V型导轨和研磨级滚珠螺杆，配松下高性能伺服马达全闭环控制，高稳定性、高精度、速度快。
X 美国TEO高分辨率600线彩色摄像机,保证拥有高品质的测量画面.
X 变倍镜头,改变倍率后不需要重新选取比例尺。
X 可程控三环八区LED表面冷光源、直轴轮廓冷光源，使光源对测量要求的适性更加强大。
X 精密光学尺0.001mm。
X 自主研发功能强大的全自动3D测量软件，可全自动测量。
X 可选配英国Renishaw接触式探头或日本基恩士激测头。
